Изготовление полотенцесущителей из профильной трубы

30.11.2015

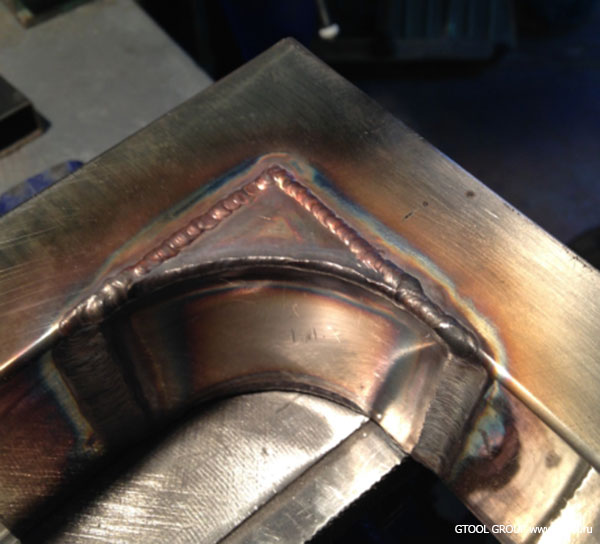

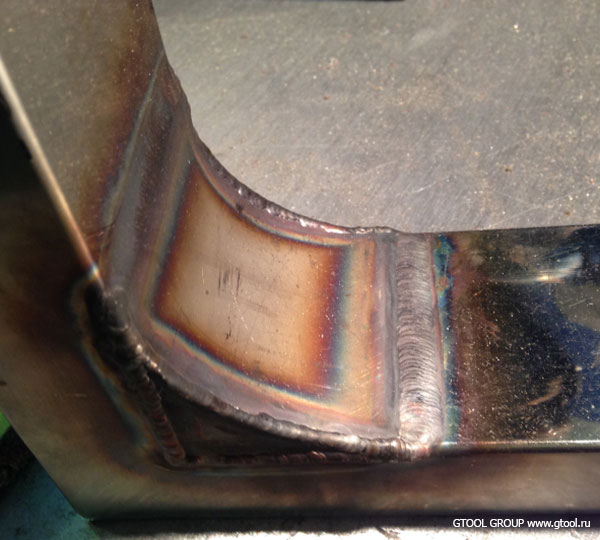

К нам обратился новый клиент с просьбой подобрать технологии и материалы для решения интересной производственной задачи, а именно зачистка сварных швов и получение шлифованной поверхности на изделии. Изделием оказался полотенцесушитель, но не обычный, а из профильной трубы. Так выглядят изначально места, которые будут подвержены обработке:

Так выглядят изначально места, которые будут подвержены обработке

Клиент уже пробовал решать данную задачу самостоятельно, но его не устраивала скорость обработки. Ему приходилось тратить уйму времени, чтобы получить удовлетворительное качество поверхности.

Таким образом у нас была задача:

  1. Ускорить процесс обработки.
  2. Улучшить качество получаемой поверхности.

Первым шагом нужно было зачистить сварные швы. Клиент использовал круги лепестковые торцевые (конусные) Р40, Р60. Такая обработка не позволяла достаточно быстро снять сварной шов, и из-за формы лепесткового круга было сложно получить плоскую поверхность.

Нашим решением стали фибровые круги G-Grind P80  c опорной тарелкой арт. 50001.

фибровые круги G-Grind P80 опорные тарелки арт. 50001

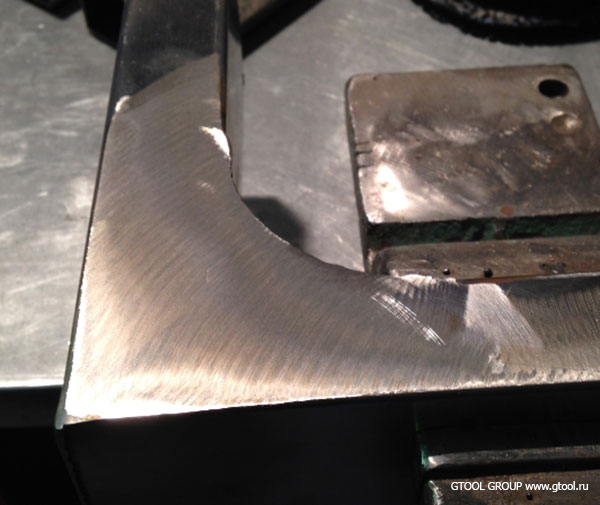

В результате мы получили следующее:

В результате мы получили следующее

В результате мы получили следующее

Как видно на фото, поверхность изделия получается плоской, не имеет зарезов и граней и готова к последующей обработке.

Таким же способом были зачищены внутренние сварные швы:

зачищены внутренние сварные швы

Но уже использовалась мягкая опорная тарелка 50170. Благодаря эластичной опорной тарелке мы плавно обработали сварные швы, не изменив внутреннюю геометрию скругления.

мягкая опорная тарелка 50170

плавно обработали сварные швы

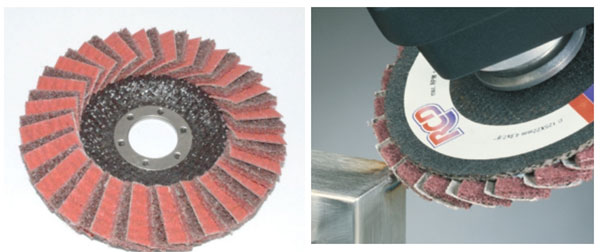

Острые кромки на стыках мы обработали с помощью комбинированного лепесткового круга Cibo RCD, который позволяет выполнять за один проход две операции, благодаря комбинации абразивных лепестков и лепестков из нетканного материала.

комбинированные лепестковые круги Cibo RCD

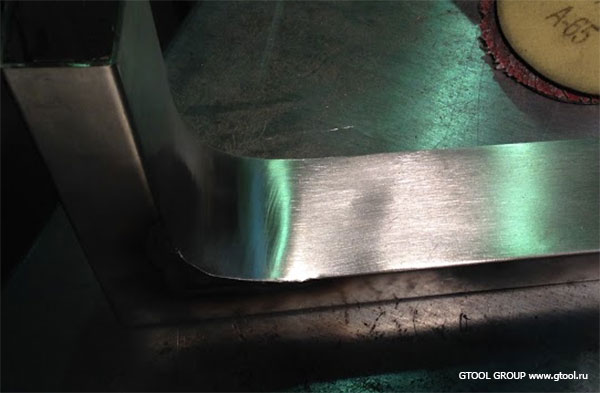

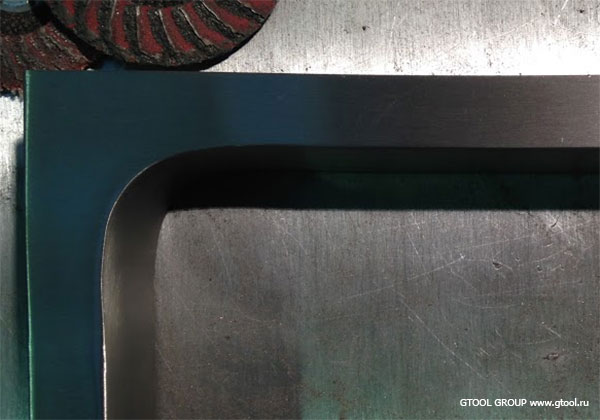

Тем самым мы добились одинакового скругления кромки по всей длине изделия.

добились одинакового скругления кромки по всей длине изделия

Следующим шагом нам нужно было сделать направленную шлифовку на поверхности. Для этого было необходимо сначала убрать грубую риску от шлифовки фибровыми кругами.

Для этой задачи как нельзя лучше подходят:

жесткий шлифовальный барабан переходник для УШМ арт. 50006 шлифовальные гильзы Р8

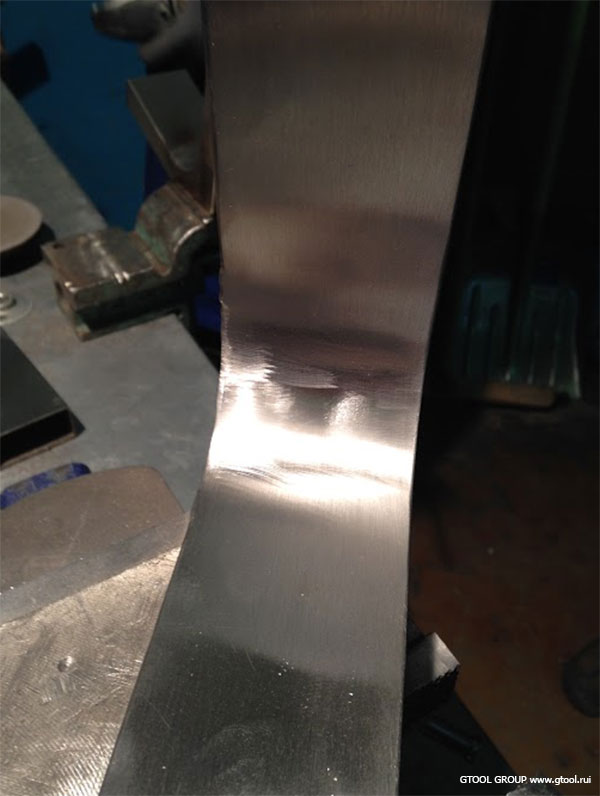

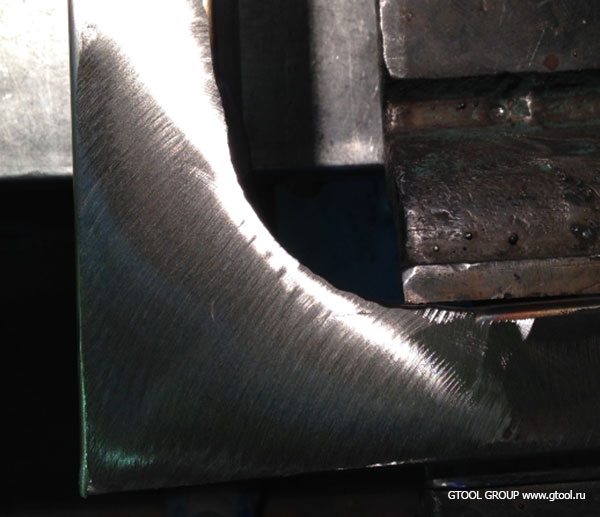

В результате мы удалили грубые царапины от предыдущего этапа обработки и получили направленную риску на поверхности изделия.

удалили грубые царапины

Но полученная таким образом поверхность слишком грубая и имеет небольшие заусенцы, которые чувствуются руками. Поэтому следующим этапом нам необходимо сгладить поверхность и сделать ее приятной на ощупь.

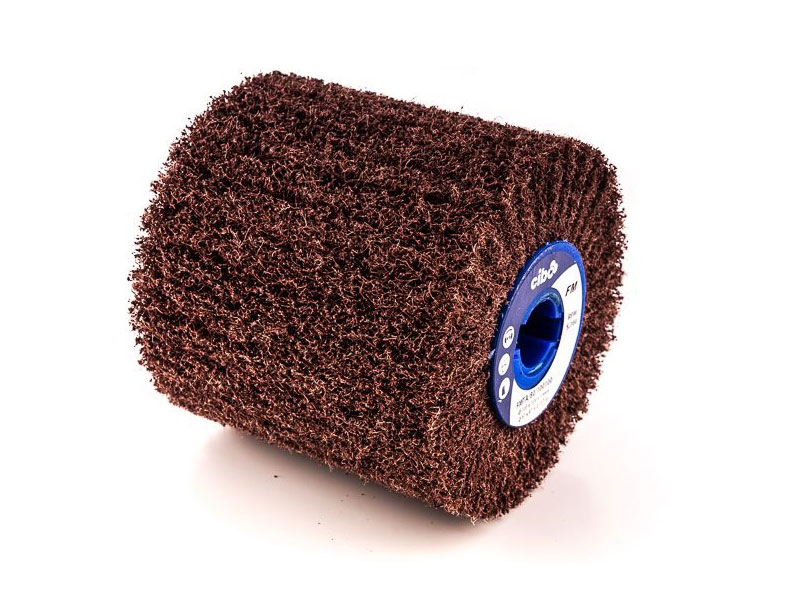

Для того чтобы сгладить поверхность и сделать ее матовой мы использовали шлифовальный валик для сатинирования из нетканного материала. Эти валики отлично подходят для финишных операций на изделиях из нержавеющих сталей.

шлифовальный валик для сатинирования

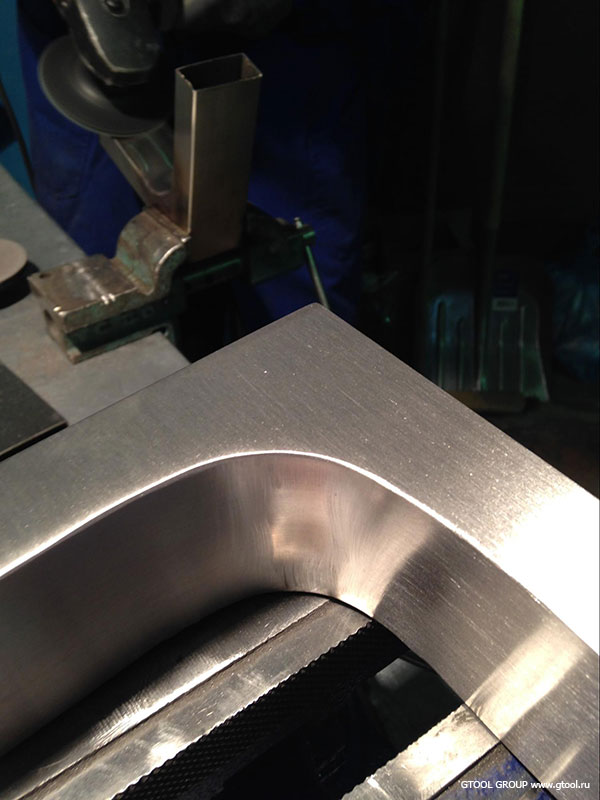

И вот, что мы получили на выходе:

вот, что мы получили на выходе

Огромным плюсом посещения нашей лаборатории является то, что каждый клиент может сразу самостоятельно отработать технологию, которую мы использовали, на своих изделиях. И если возникнут вопросы (которые всегда появляются, когда начинаешь работать самостоятельно), наш специалист быстро подскажет и сориентирует по материалам, инструментам, оборотам, применению.

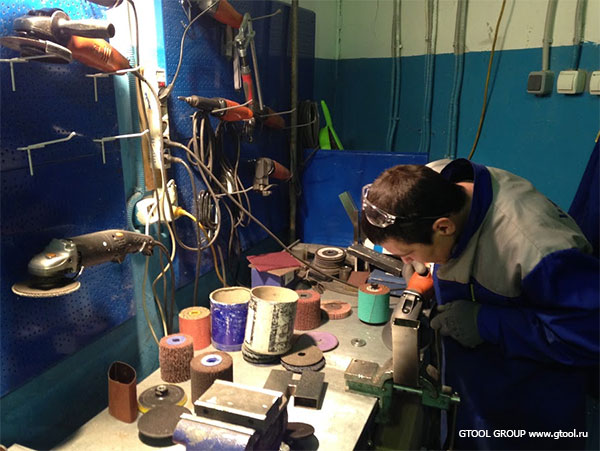

наша лаборатория

Вот что мы получили в итоге:

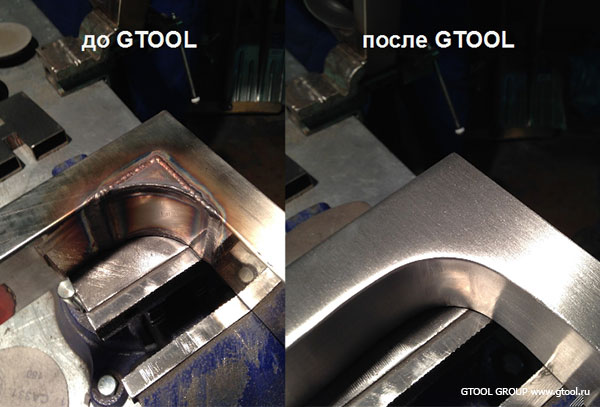

Поверхность до и после обработки

Итак, что мы использовали:

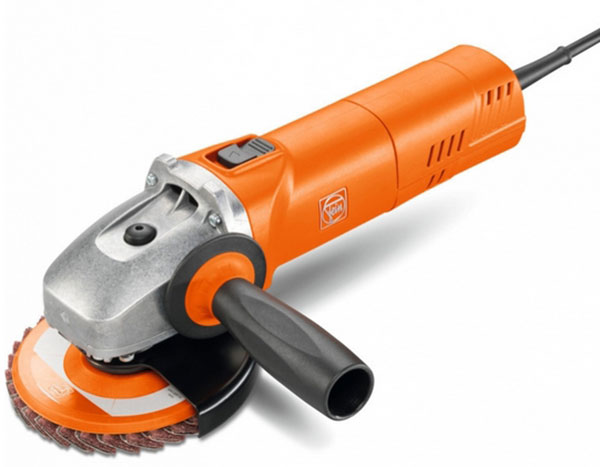

  1. FEIN WSG 15-70E Inox угловая шлифовальная машина

FEIN WSG 15-70E Inox угловая шлифовальная машина

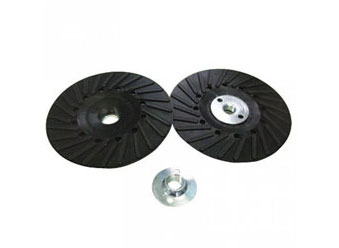

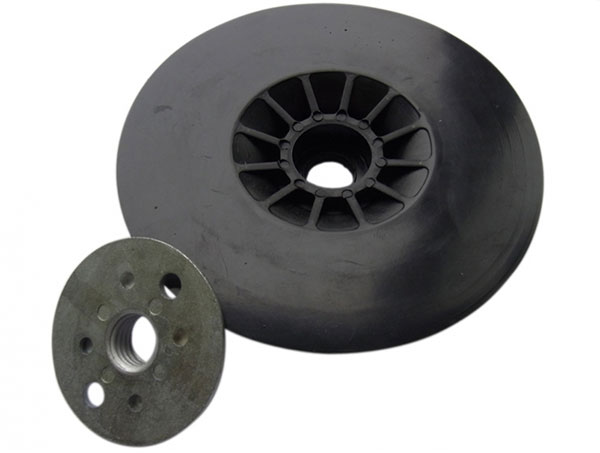

2. Опорная тарелка для фибровых кругов арт. 50001:

Опорная тарелка для фибровых кругов арт. 50001

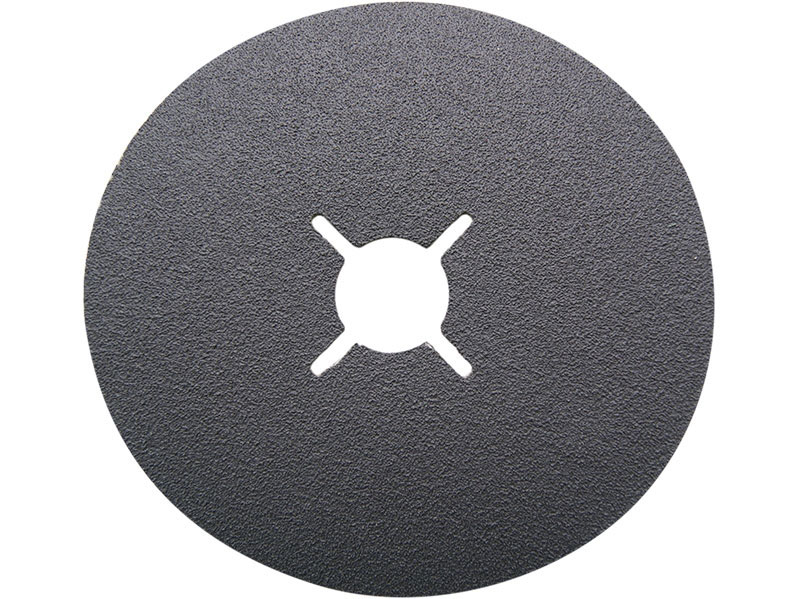

3. Фибровые круги G-Grind P80:

фибровые круги G-Grind P80

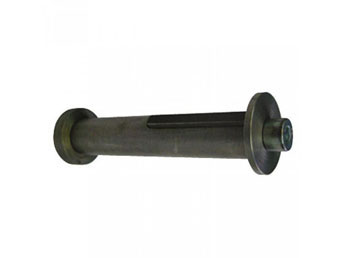

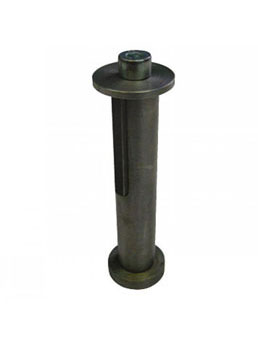

4. Жесткий шлифовальный барабан с переходником для УШМ:

Жесткий шлифовальный барабан переходник для УШМ

5. Шлифовальные гильзы Р80:

Шлифовальные гильзы Р80

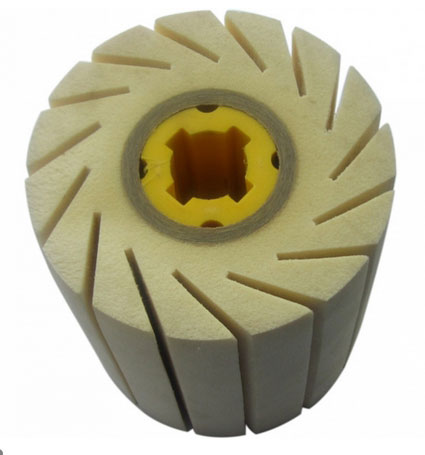

6. Шлифовальный валик Coarse:

Шлифовальный валик Coarse

Ждем всех в нашей лаборатории!

Помните, что работать с нами ВЫГОДНО!
