Мир постоянно меняется, технологии развиваются, мы пробуем что-то новое.
В компании GTOOL мы так же постоянно находимся в поиске новых решений в сфере абразивов, инструментов и технологий. Поэтому у нас обновляется ассортимент и появляются новые технологии.
В этот раз мы смогли упростить существующую технологию полировки нержавеющей стали. При этом прошлые варианты процесса так же остаются рабочими и для многих они более привычные и комфортные.
Итак, мы предлагаем два (а может больше) дополнительных варианта как отполировать сварной шов на нержавеющей стали.

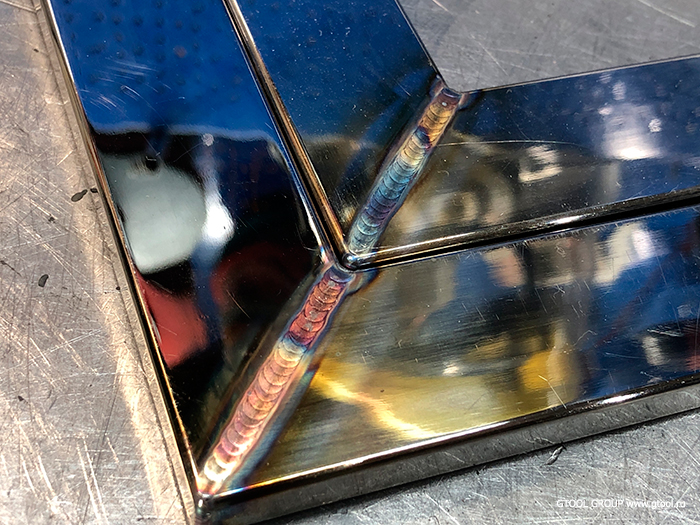

Перед нами уголки, сваренные из профиля AISI304, 30*10 мм, стенка 1,5 мм. Сварены с помощью аргонодуговой сварки.

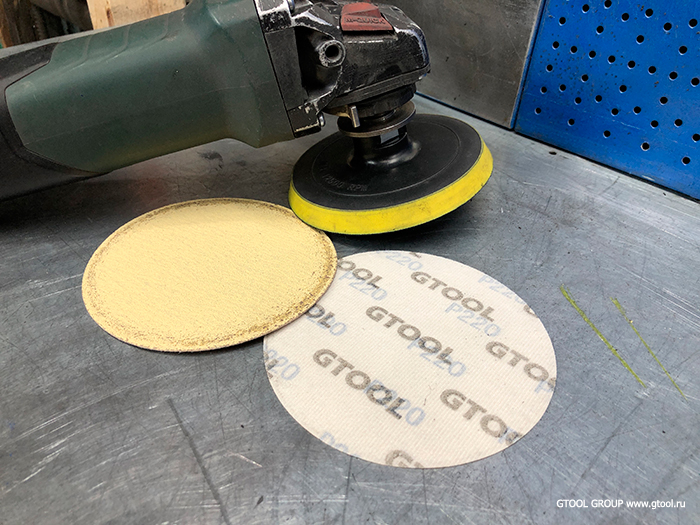

Для первого шага “Зачистка сварного шва” удобно использовать круги на липучке с мягкой опорной тарелкой.
- Круги на липучке зачистят сварной шов и оставят хорошую плоскость поверхности, не оставив грубую шероховатость.
- Мягкая тарелка поможет выдержать плоскость и обеспечит больше комфорта в работе, чем жесткая.
Раньше мы использовали круги на липучке из Цирконата Алюминия ZK, Р120. У этих кругов плотная тканевая основа с пропиткой и агрессивный абразив, что превосходно для первичной зачистки сварного шва.

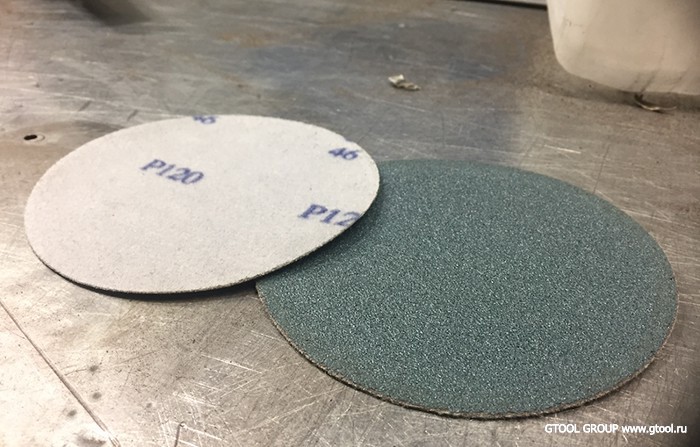

Но теперь наши круги на липучке GTOOL стандартной серии сделаны из нового материала. Теперь у них более плотная насыпка — абразива стала больше. При этом основа по прежнему бумажная, и появилось стеаратовое покрытие (от засаливания).
То есть круги стали агрессивнее. И мы будем зачищать сварной шов именно эти кругом.
Начинаем с зерна Р120. Работаем на 3500 об/мин. Шов снимается легко и быстро, не хуже Цирконата. Вот такая получается поверхность.
Как видно — шероховатость очень мелкая. Действительно — оксид алюминия оставляет меньше риску, чем Цирконат или Керамика, даже при одинаковом размере зерна.
И раз мы начали работать с Оксида Алюминия, то дальше можем попробовать повысить шероховатость поверхности с большим шагом. Обычно мы дальше используем зерно Р180. Но здесь мы шагнем чуть больше и используем другую последовательность.

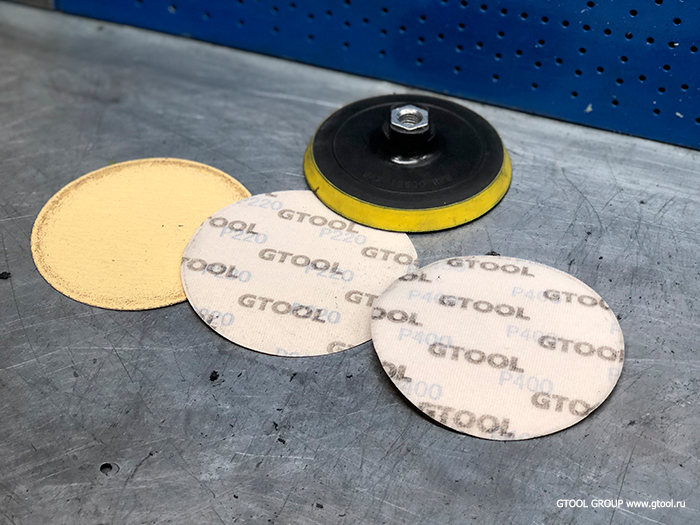

- Шлифовальные круги d125, на липучке, зерно P120
- Шлифовальные круги d125, на липучке, зерно P220
- Шлифовальные круги d125, на липучке, зерно P400
Все!

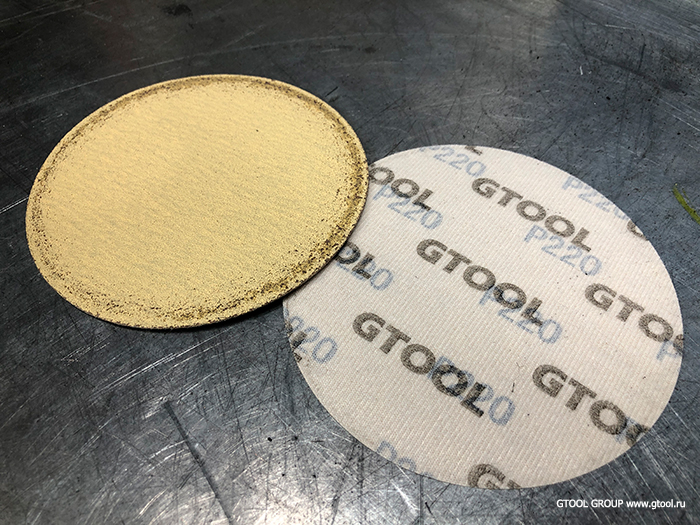

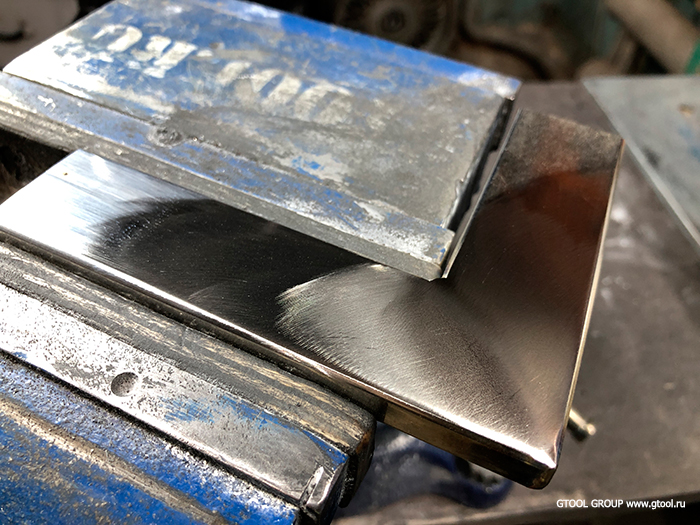

Поверхность после Р220.
Поверхность после Р400

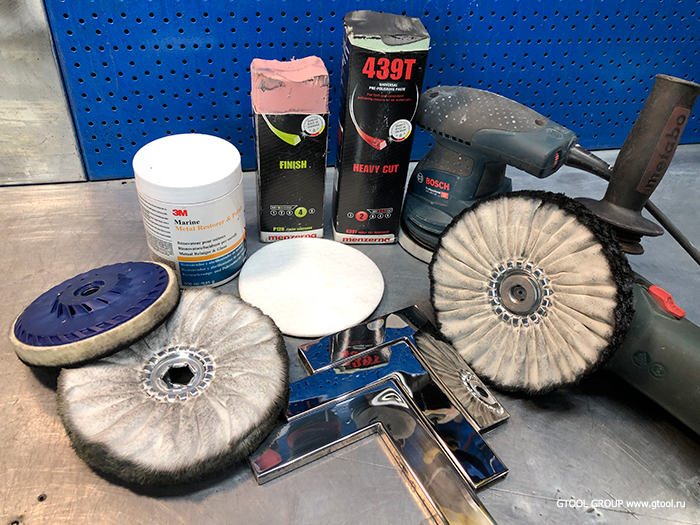

Да, мы закончили подготовку и начинаем полировку!
Как обычно будем проводить полировку в два шага — предварительная и финишная.

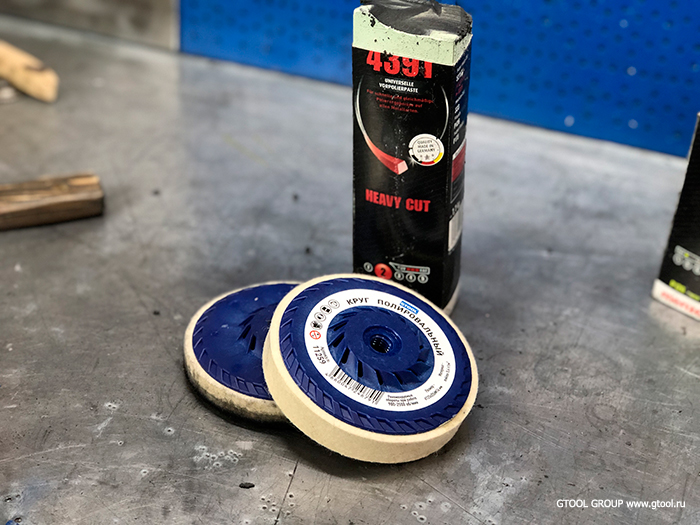

Предварительную полировку мы сделаем новой для нас пастой Menserna 439T и войлочным кругом GTOOL.
Паста Menserna 439T — это грубая паста для первых шагов. Так и называется — HEAVY CUT (тяжелый срез). То есть она снимает очень много, помогает убрать очень грубые царапины. Эта паста довольно жирная, легко плавится и ее легко наносить на все виды полировальных кругов, даже на фланелевые круги.
Полируем на 2000 об/мин. Сильного давления оказывать не нужно — позвольте абразиву из пасты выполнить свою работу.

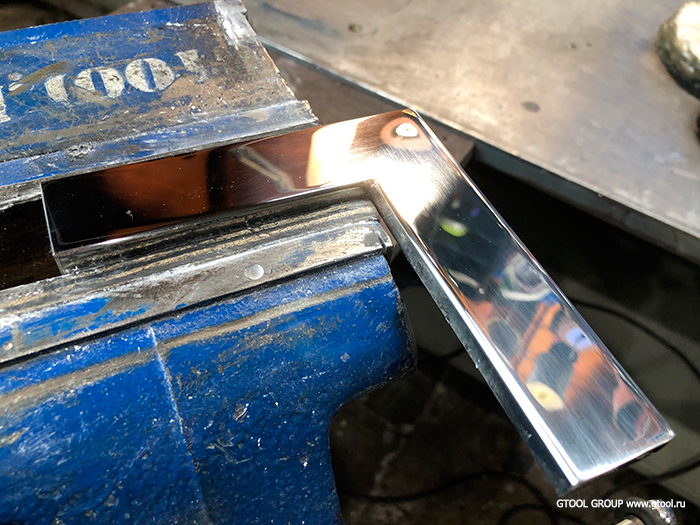

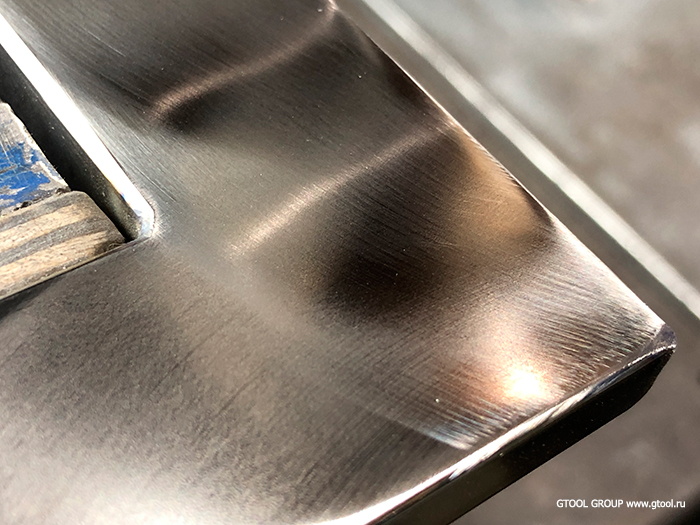

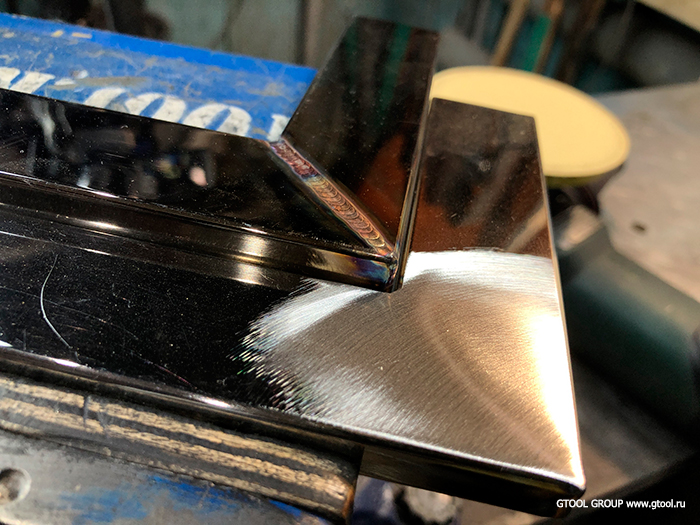

Поверхность после первичной полировки Menzerna 439T
Наша деталь теперь гладкая, следы от абразивных кругов убраны и есть следы только от самого войлочного круга и пасты. Так называемая “паутинка” или “голограмма”.
С ней мы будем бороться Финишной полировкой. И сделаем ее двумя разными путями.
ФИНИШНАЯ ПОЛИРОВКА, 1 ВАРИАНТ.
Для удобства стоит взять два фланелевых круга и установить их на УШМ с помощью нашего переходника. И на оборотах чуть выше обычного — 3500 об/мин выполнить финишную полировку вдоль детали.

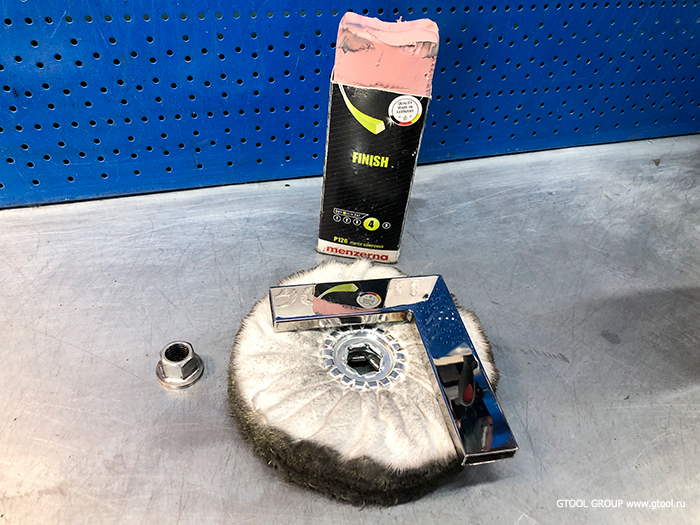

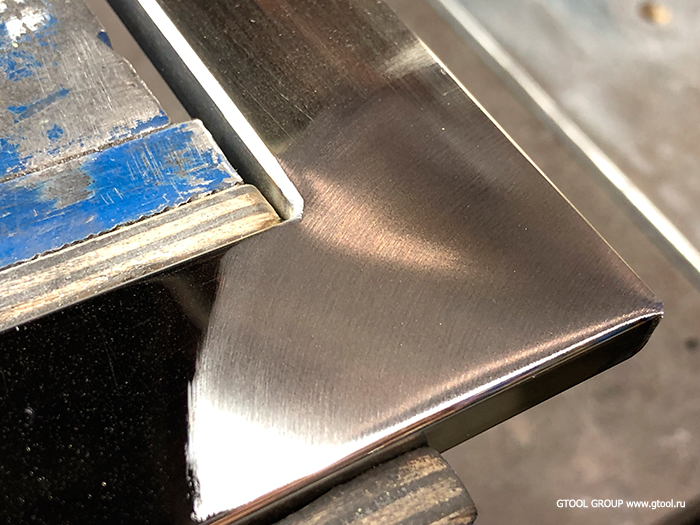

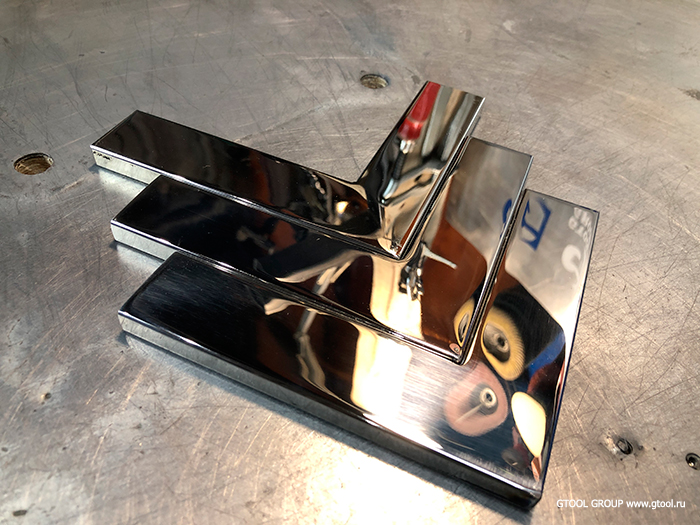

После финишной полировки Menzerna P126 и фланелевых кругов.
На детали остаются небольшие следы от полировки, но она абсолютно равномерная по цвету и блеску, на ней нет переливающихся зон.
Это ручная полировка, и нужно понимать — всегда будут присутствовать следы работы человека.
Но этот способ очень производительный, и он легко покрывает большие площади или длину деталей с одинаковым получаемым видом поверхности.
И второй вариант.

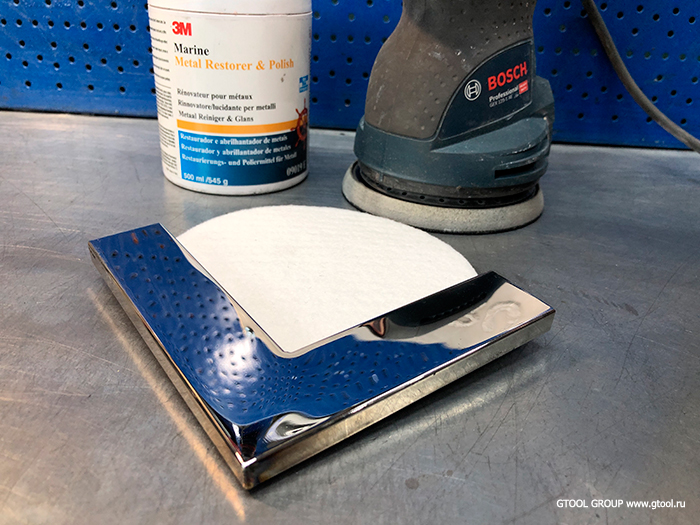

ФИНИШНАЯ ПОЛИРОВКА, 2 ВАРИАНТ.

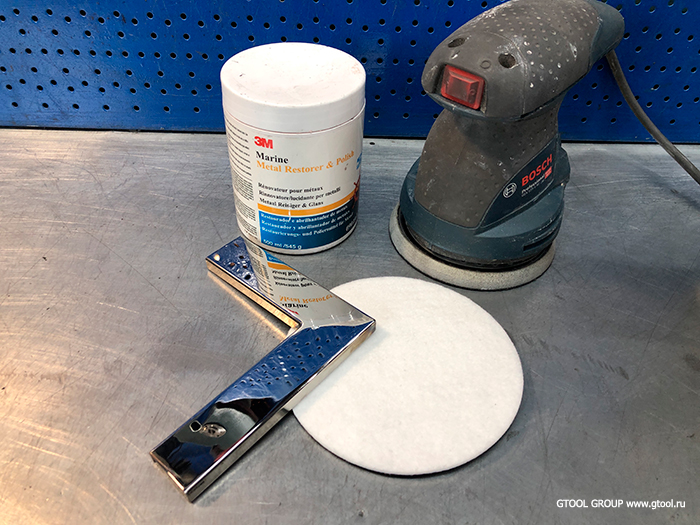

- Полировальный круг Gtool, фетровый, мягкий, 125мм
- Полировальная паста 3M Marine 09019
- Эксцентриковые шлифмашины Bosch GEX 125–1 AE Professional, без чемодана

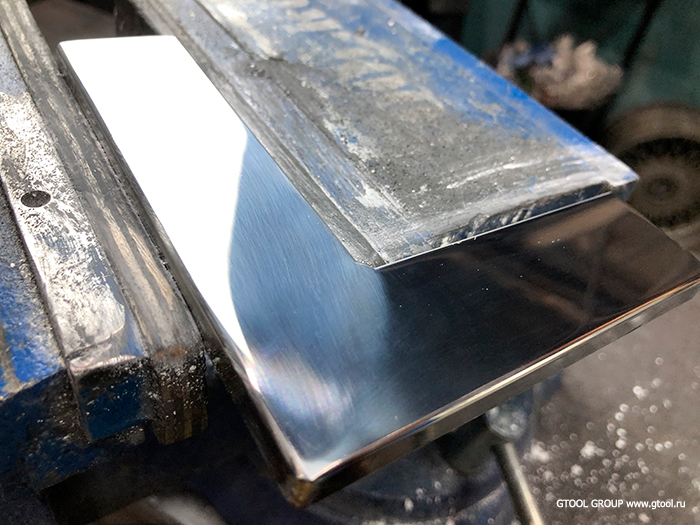

Это привычный уже нам вариант полировки. Пожалуй он обеспечивает самую равномерную поверхность из возможных при ручной полировке. Не видно практически никаких следов. Только если круг будет набиваться продуктами шлифования, то станут появляться следы от эксцентрика. Поэтому очень важно хранить круг в чистоте.
Но здесь мы используем не фетровый круг 3М а фетровый круг GTOOL. Материал абсолютно аналогичный, но стоит дешевле.
Но это не все. Мы попробуем еще один, бонусный вариант финишной полировки.
ФИНИШНАЯ ПОЛИРОВКА, 3 ВАРИАНТ.
Почему мы используем грубую пасту для финишной полировки?
Дело в том, что профильная труба с полированной поверхностью с завода всегда имеет направление полировки, прямые следы которые отчетливо видны. И чтобы не делать поверхность в зоне сварного шва более блестящей, чем весь основной металл, мы таким образом будем практически попадать в родную структуру поверхности. Ну или максимально приблизимся к этому.

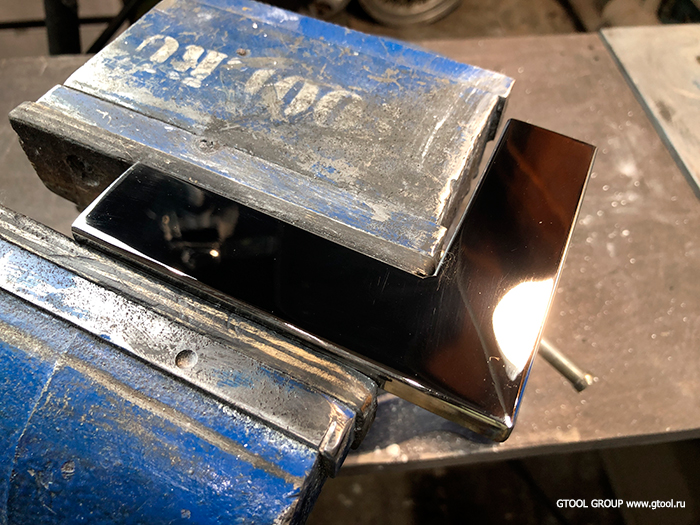

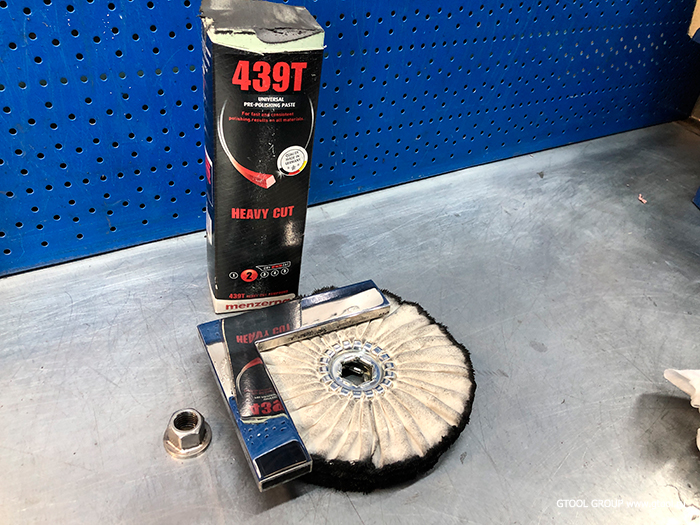

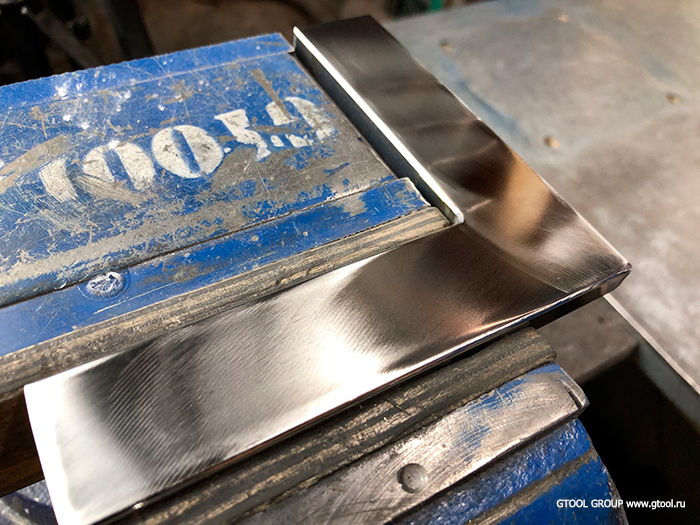

После полировки ХБ кругами и пастой Menzerna 439T
Вот несколько вариантов как ускорить Вашу полировку. Как минимум мы избавились от 1 или 2х шагов работы кругами на липучке.
Еще больше тонкостей и секретов в видео:
Дальше будут новые эксперименты, надеюсь эта информация была полезной.
Оставайтесь на связи.
Самые актуальные новости в наших соцсетях и на нашем канале:
