Доводочные круги. Что это? Как это сделано? Для чего?

23.10.2019

Доводочные круги

Доводочные круги — практически всем, кто занимается декоративной обработкой металлов знакома эта категория материалов.

Под декоративной обработкой я подразумеваю — направленную шлифовку, полировку, матирование и так далее. Чаще всего речь идет о нержавеющих сталях, цветных металлах и совсем иногда об углеродистых сталях.

Для решения этих разнообразных задач применяется очень большое количество абразивных материалов — все они имеют разную зернистость, структуру, плотность и так далее.

Но самое главное — они имеют разное назначение.

Назначение, или решаемая задача — это то, для чего тот или иной материал или круг были сконструированы и произведены. Та задача или спектр задач, где данный продукт показывает свою наивысшую эффективность, производительность. Где он превосходит всех конкурентов.

Моя точка зрения заключается в том, что не существует плохих материалов, плохих кругов или инструмента. Существует только неправильное применение.

Например, если пытаться зачистить краску с металла обычным лепестковым кругом, то мы будем “резать” нашу поверхность, сам металл, круг будет забиваться краской и работать все медленнее и медленнее. Но согласитесь, сказать здесь “круг плохой” — неправильно. Так же как неправильно его применять для зачистки краски. Лепестковый круг предназначен для снятия металла в первую очередь. Это может быть сварной шов, фаска, заусенец и так далее. Для зачистки же краски есть специальные круги и материалы.

Так вот, зная назначение и особенности каждого продукта, вы сможете получать от него максимальную выгоду и эффективность.

Поэтому я хочу подробно разобрать для Вас ДОВОДОЧНЫЕ КРУГИ.

Это дорогой, но очень популярный продукт. И уже много лет он присутствует в ассортименте абразивов, которые используются для качественной обработки металлов.

Итак, поехали.

ДОВОДОЧНЫЕ КРУГИ

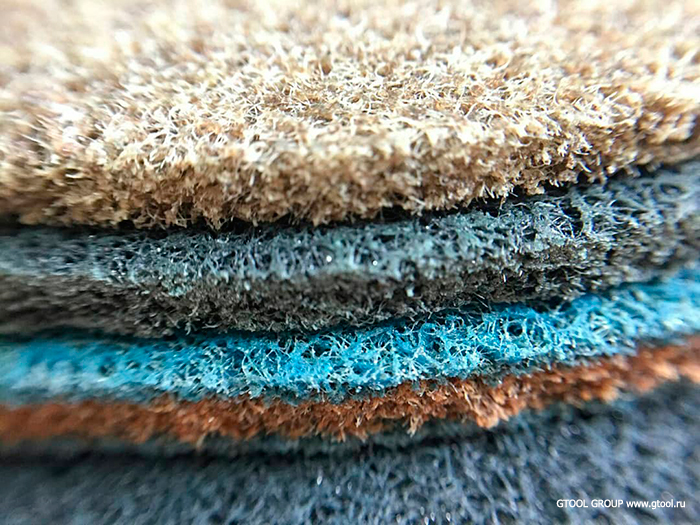

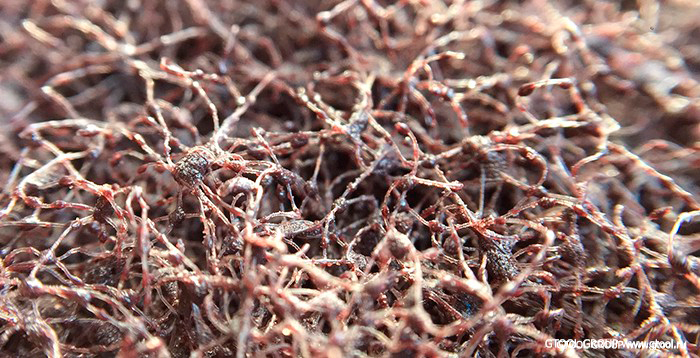

Это круги из прессованного нетканого материала.

Нетканый материал называется так благодаря методу производства.

Нити, в нетканом материале не сотканы между собой, как бы это не звучало. Они имеют небольшую длину и соединены с помощью специального клея.

В абразивных нетканых материалах к клею добавлено абразивное зерно.

Нетканые абразивные салфетки Coarse

Нетканые абразивные салфетки Coarse.

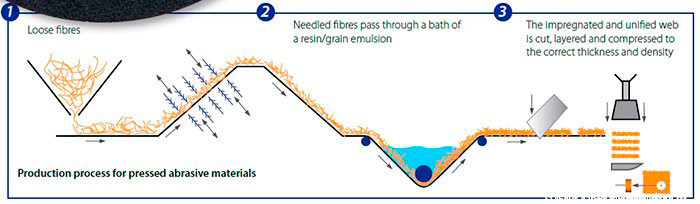

На схеме показано, как осуществляется производство абразивных материалов Cibo.

производство абразивных материалов Cibo

  • Отдельные нейлоновые нити определенной толщины, окунаются в специальную синтетическую смолу, перемешанную с абразивными зернами.
  • Дальше, эта пропитанная нейлоновая “паутина” методом горячего прессования формуется в листы требуемой плотности.
  • После этого, эти листы нарезаются на круги или сегменты требуемой формы и размеров, для дальнейшего использования в абразивных продуктах.

Доводочные головки GTOOL

Доводочные головки GTOOL.

Толщина нити, вид абразивного материала, размер зерна и степень прессовки могут быть разными.

И именно от сочетания этих параметров зависит оптимальное применение конечного продукта.

Зачем нужен такой сложный продукт и чем он лучше обычных однослойных абразивных материалов?

Я бы поставил вопрос иначе: “В чём он лучше?”. Речь о правильном применении.

Чем он отличается?

  • Равномерная плотность и распределение абразива внутри самого материала.
  • Гибкость.
  • Возможность адаптировать круг к форме заготовки, профилировать его.
  • Открытая структура, не забивается продуктами шлифования.
  • Меньше образование пыли.

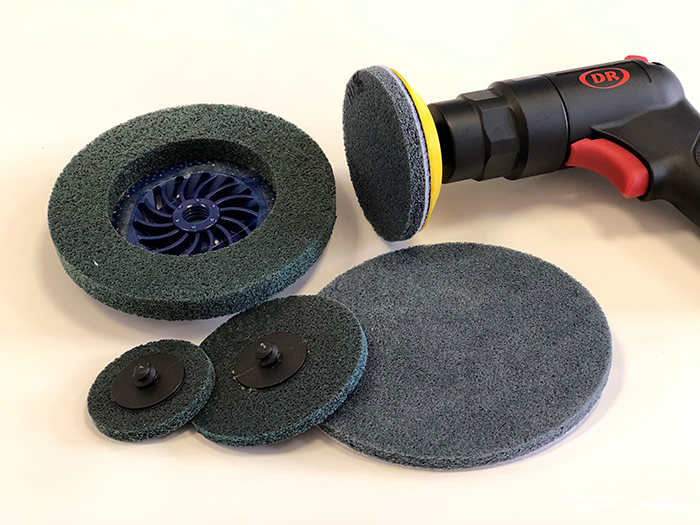

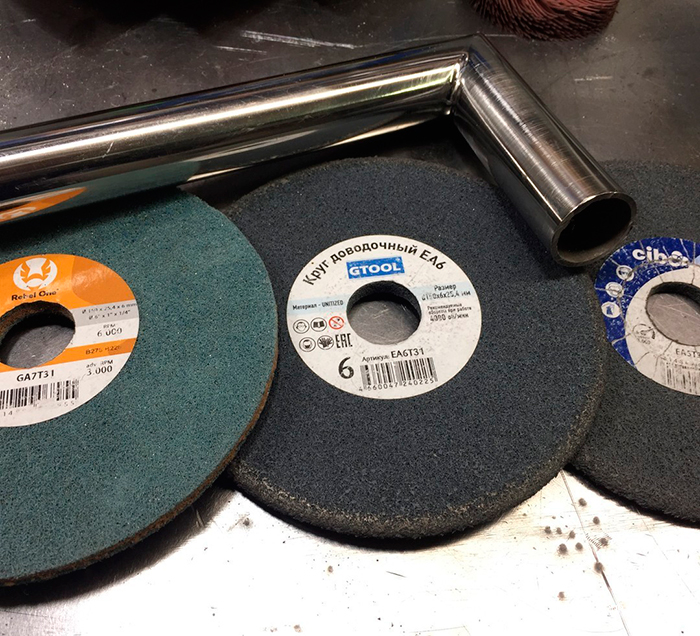

Доводочные круги CIBO

Доводочные круги CIBO.

Доводочные круги есть у нескольких производителей по всему миру. Крупнейшие это Cibo, 3М, Gtool.

Многие из производителей вводят свою систему классификации доводочных материалов, да и сами материалы называют по разному. Конечные пользователи могут добавить свои названия, да такие что разбираться приходится только по каталогу с картинками.

Но есть основные параметры кругов, которые имеют отображение в цифрах и буквенных обозначениях. Зная это, Вы сможете выбрать верный круг или аналог.

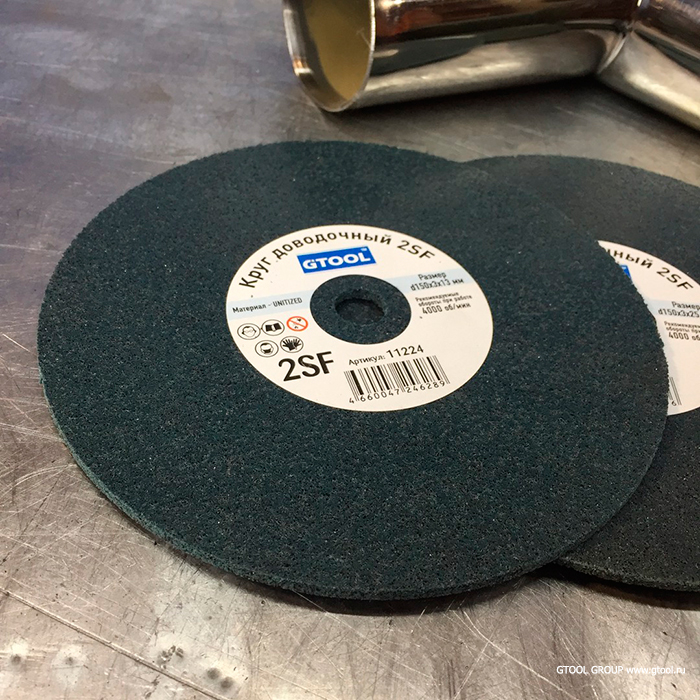

Доводочный шлиф.круг Ск.Бр. 2SF 150х3х13мм

Доводочный шлиф.круг Ск.Бр. 2SF 150х3х13мм

Что обозначают цифры и буквы?

Например один из типов названий — Круг доводочный 2SF и 2АМ.

  • Цифра 2 — означает степень прессовки материала. Для простоты можете представить что 2 — это два круга сжатых в один, 5–5 кругов и так далее. То есть чем выше цифра — тем плотнее круг, тем меньше он будет изгибаться при работе.
  • Вторая буква S или A. Эти буквы обозначают вид минерала абразивного зерна. S — карбид кремния, А — оксид алюминия. Карбид кремния используется в мелких зернах и обеспечивает больше блеска поверхности, идеально для тонких операций и небольшого съема металла. Оксид алюминия более агрессивен и используется в грубых зернах, для большого снятия металла с малым уровнем блеска.

Могут встретится буквы Z (Цирконат) или С, CR(Керамическое зерно). Это очень агрессивные материалы, для самых жестких задач. Используются не часто.

  • Третья буква F (файн — мелкое), M (медиум — среднее), и CRS (корс — грубое). Этот пункт означает размер самого абразивного зерна. Собственно чем грубее, тем больше съем металла.

Несколько примеров:

  • Круг 2SF более мягкий, чем 4SF, и будет менее агрессивен, меньше снимать металла. Хотя вид зерна и его размер одинаковы.
  • Круг 2АМ агрессивнее чем 2SF. Будет снимать больше металла и давать более грубую поверхность. Имеют одинаковую плотность, но разный тип и размер зерна.
  • Круг 8ACRS и 8СCRS почти одинаковы. Но второй имеет керамическое абразивное зерно в составе против оксида алюминия в первом. Значит второй агрессивнее при прочих равных.

Доводочные круги CIBO имеют немного отличающуюся классификацию. Их круги обозначаются как SA7, SA5 или SA2. Здесь цифра так же обозначает прессовку или степень жесткости круга, а вот буквы не несут технической информации о составе круга.

Например круги, которые производит GTOOL в России из материалов CIBO имею обозначение ЕА7, ЕА5. Здесь буква Е вначале означает Economic (Экономичный). По сути круги те же самые, но благодаря производству их в России стоят дешевле.

При этом важно понимать, что каждый производитель закладывает отдельный смысл в обозначение материалов, которые могут быть никак не связаны с цифрами и буквами другого производителя.

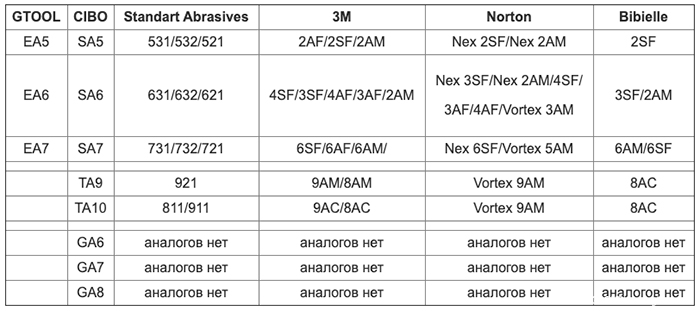

Для наибольшего удобства, мы в GTOOL.RU создали таблицу со сравнением материалов разных производителей. То есть таблицу аналогов. Благодаря ей вы можете правильно выбрать круг.

таблица со сравнением материалов разных производителей

Коротко по применению можно классифицировать материалы следующим образом:

  • SA5, 2SF, EA5, SAG5, EAG5 — минимальный съем металла, высокий блеск.

Оптимально для удаления царапин, подготовки к полировке, осветления сварных швов, очистки поверхностей.

  • SA6, 3SF, 4SF, EA6, 6AM , SAG6, EAG6— деликатная обработка, небольшой съем металла.

Оптимально для удаления небольших сварных швов после TIG сварки в углах, удаления заусенцев, грубых царапин.

  • SA7, EA7, 5АМ, 6SF , SAG7— высокий съем металла, грубая поверхность.

Оптимально для удаления существенных сварных швов после TIG сварки, наплывов в углах. Удаления грубых заусенцев.

  • 8A MED, 8A CRS, 7C CRS, 7A MED и более грубые — очень высокий съем металла, очень грубая шероховатость.

Оптимально для удаления крупных сварных швов, вплоть до швов после MIG сварки.

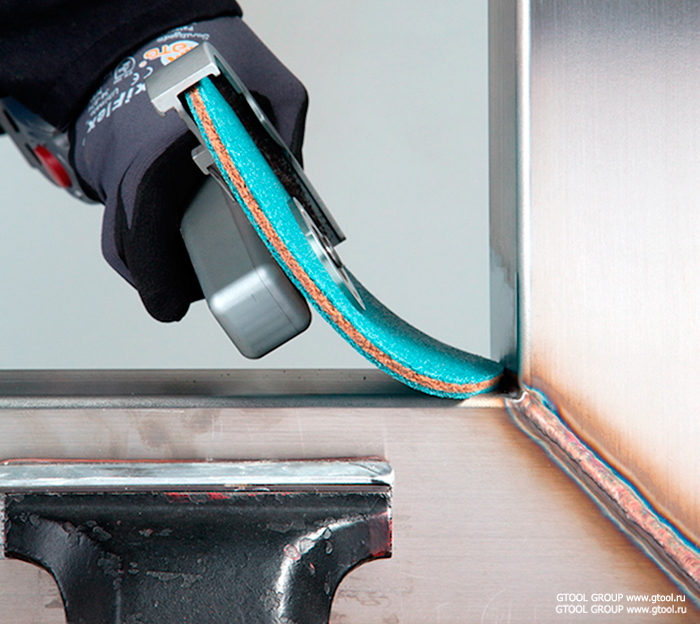

Комбинированные доводочные круги CIBO

Существует и особая категория этих материалов — Комбинированные доводочные круги CIBO.

доводочные круги CIBO

В них сочетается агрессивные жесткие материалы с более мягкими, для идеальной обработки угловых соединений.

Комбинированные доводочные круги Cibo Unitized

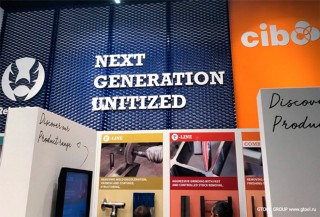

На прошедшей выставке Eisenwarenmesse 2018 в Кёльне компания представила следующее поколение доводочных материалов...

www.blog.gtool.ru

Но если вы все-таки не смогли самостоятельно выбрать нужный круг — смело свяжитесь с нами любым удобным способом.

И теперь, чтобы лучше понять зачем нужен доводочный круг, какие он дает преимущества давайте разберем конкретные задачи, для которых эти круги применяются.

Я уже рассказывал об этом, но теперь хочу разбить эти задачи на небольшие разделы по самим кругам, точнее по их форме, размеру и типу оснастки.

В конце статьи будет подборка кругов каждого вида со ссылками и ценой.

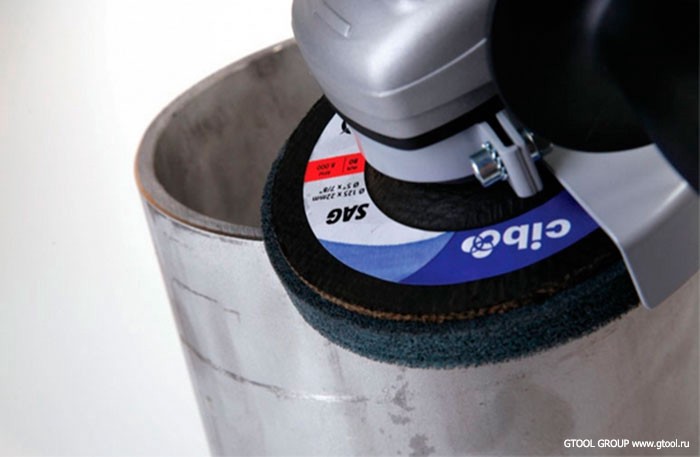

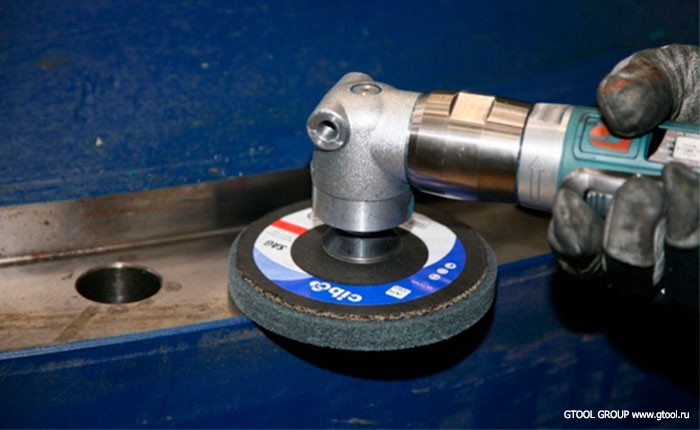

Доводочные круги на опорной тарелке или на липучке.

Чаще всего в такой конфигурации используются круги небольшой плотности или жесткости. Обычно 2SF, SAG5 и так далее. Они могут иметь диаметр от 50 до 135 мм и толщину от 6 до 13 мм.

Доводочные круги на опорной тарелке или на липучке

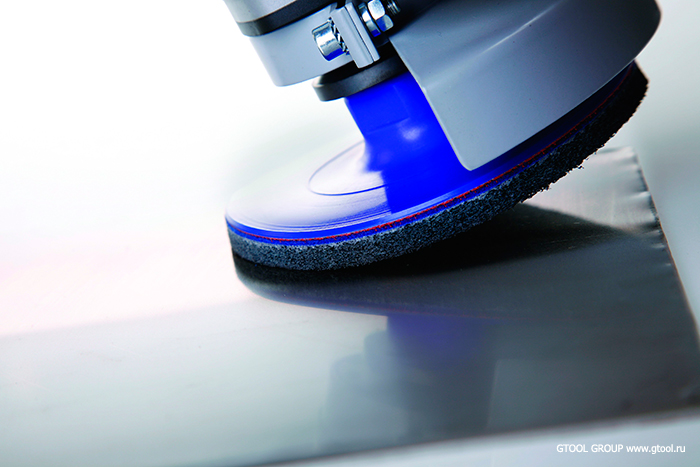

Эти круги лучше всего работают по открытым участкам изделий — плоскости, круглые или профильные трубы и так далее.

круги лучше всего работают по открытым участкам изделий

Вы можете выбрать необходимую конфигурацию круга в зависимости от условий, имеющегося инструмента и оснастки.

Решаемые задачи:

Подготовка к полировке.

Подготовка поверхности к полировке часто требует большого количества шагов.

Подготовка к полировке

Использование традиционных абразивов часто требует высокой квалификации оператора и использования большого количества этапов обработки.

Использование доводочных материалов является более эффективным и удобным способом получения идеального блеска.

Круги 2SF, EAG5 и SAG5 позволяют быстро и с меньшими усилиями получить идеальную поверхность на перилах и ограждениях из нержавеющей стали.

Подробнее описано здесь — технология полировки сварного шва в три этапа.

Удаление царапин, дефектов поверхности.

Удаление царапин, дефектов поверхности

Благодаря сочетанию мягкости нетканого материала и высококачественного абразива, доводочные круги идеальны для устранения царапин и дефектов металлических поверхностей.

Оптимально подойдут круги 2SF, EAG5 и SAG5, иногда SAG6 или ЕАG6.

Сглаживание, удаление заусенцев после резки и токарной обработки, фрезерования.

Сглаживание, удаление заусенцев после резки

После абразивной резки, лазерной резки металла или после токарной обработки на металле остаются облой и заусенцы, которые требуют дальнейшей обработки. Часто требуется очень деликатная обработка — снять незначительные дефекты и не задеть прилегающий металл.

Доводочные круги средней плотности, например SAG6 или ЕАG6 подойдут для этого идеально.

В некоторых случаях можно применять круги большей плотности, например SAG7.

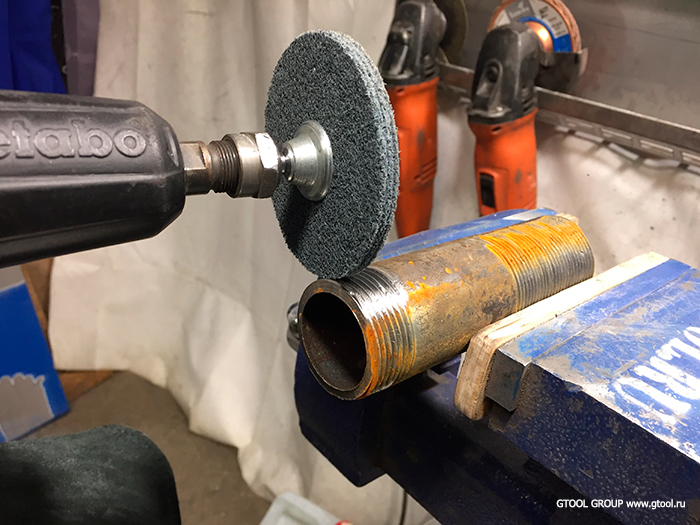

Удаление ржавчины, окислов, загрязнений.

Металлические поверхности, которые находятся в постоянной эксплуатации зачастую загрязняются агрессивной окружающей средой, на них образуется налет.

Старые и окисленные металлы или поверхности из нержавеющей стали (и другие) выглядят как новые после шлифовки мягкими кругами EAG5 и SAG 5 или 2SF.

Актуально данное применение для пищевого, емкостного оборудования и везде, где есть аналогичные задачи.

Удаление ржавчины, окислов, загрязнений

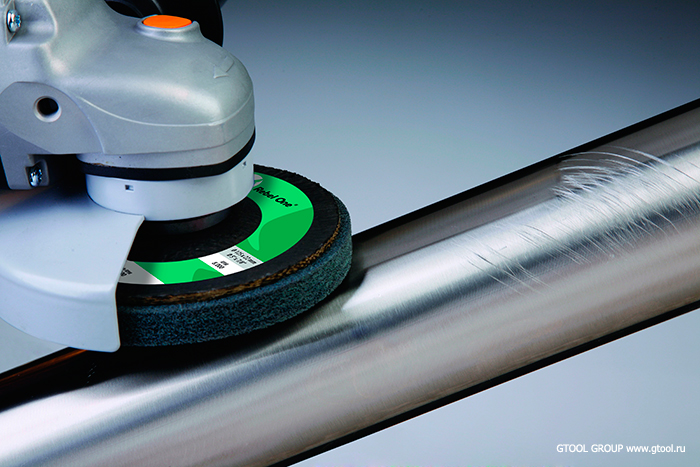

Доводочные круги радиальные.

В большинстве случаев это круги толщиной 3–6 мм и диаметром от 25 до 150 мм.

Доводочные круги радиальные

Самый распространенный размер это 150х6 мм, иногда толщиной 3мм. Это идеальный размер для использования на УШМ и обработки угловых соединений и других труднодоступных зон.

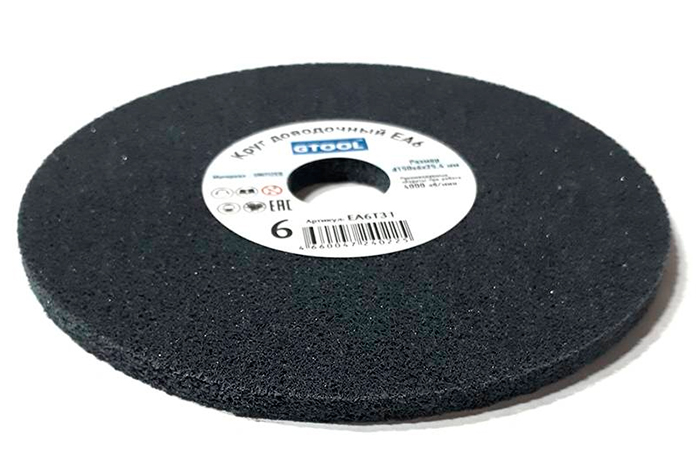

Круг доводочный EA6 d150x6x25,4мм

Круг доводочный EA6 d150x6x25,4мм

Но в зависимости от используемого инструмента и условий эти круги могут использовать на прямых шлифовальных машинах и других инструментах.

Доводочные круги GTOOL 25 мм

Доводочные круги GTOOL 25 мм.

Решаемые задачи:

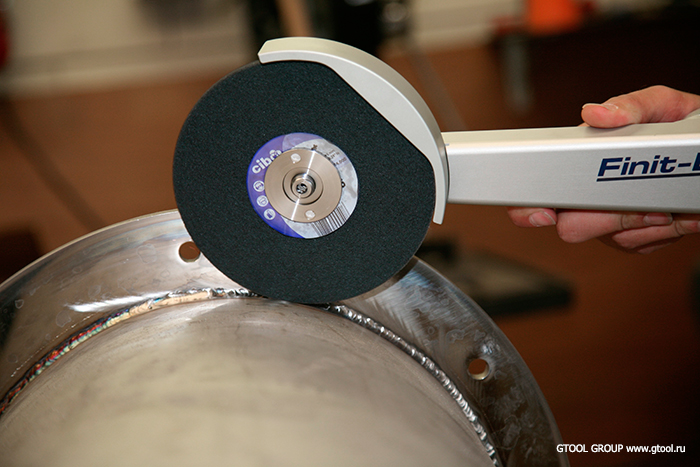

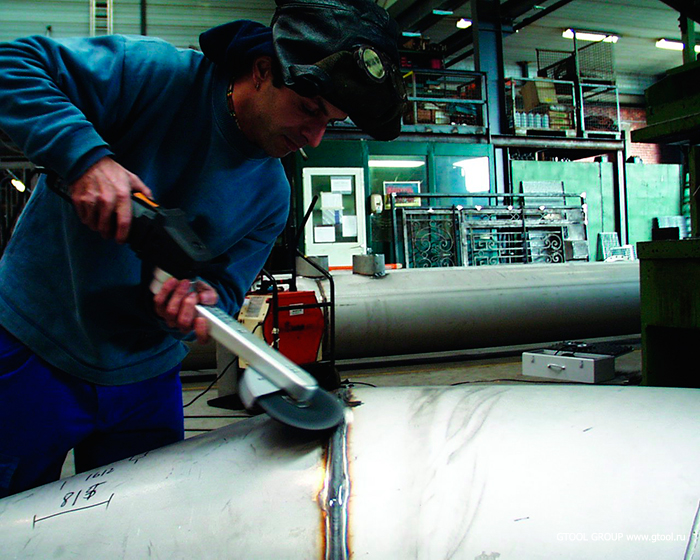

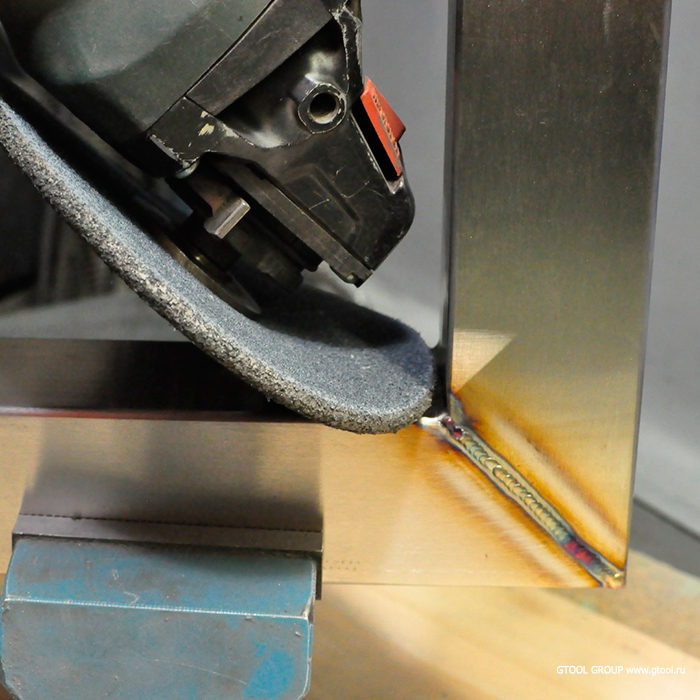

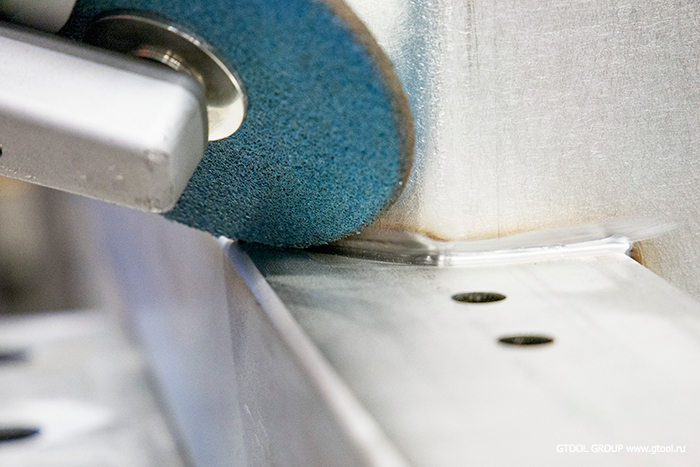

Удаление сварных швов аргонодуговой сварки (и другой)

Удаление сварных швов аргонодуговой сварки

При решении этой задачи чаще всего речь идет о торцевых кругах диаметром 150 мм и толщиной 6 мм (реже 3мм для очень тонких швов).

Здесь используются круги грубых зерен и сильно спрессованные.

Если Вам нужно зачистить большой сварной шов, используйте Круг доводочный Rebel One Z7 d150x6.

Если Вам нужно зачистить небольшой и аккуратный шов, снять наплывы после аргонодуговой сварки используйте Круги доводочные SA7 d150*6мм или более мягкие.

Весь процесс описан в Технология полировки внутренних сварных швов на изделиях из нержавеющей стали.

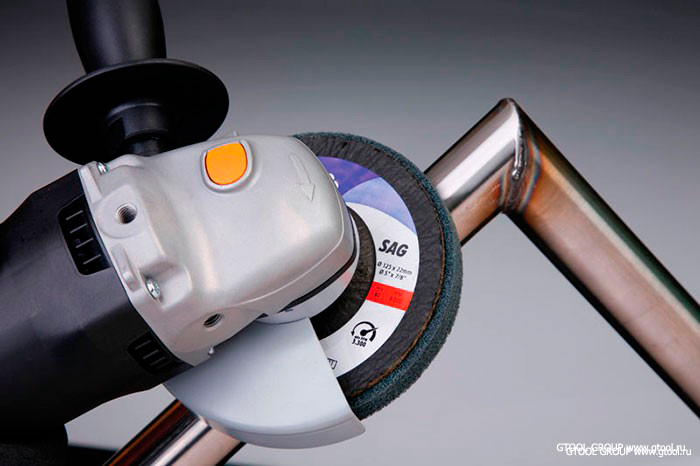

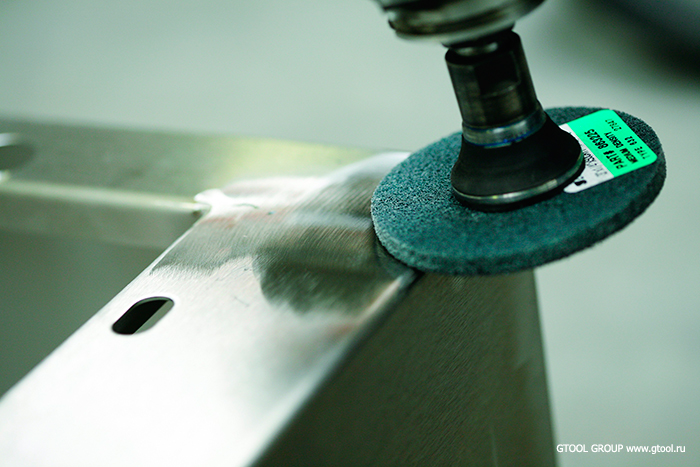

Удаление цветов побежалости, осветление сварных швов.

Удаление цветов побежалости

Для этой задачи применяются круги 2SF, SA5 и SAG 5, так как они эластичные и содержат не крупное абразивное зерно, которое с легкостью справляется с потемнениями в зоне сварки.

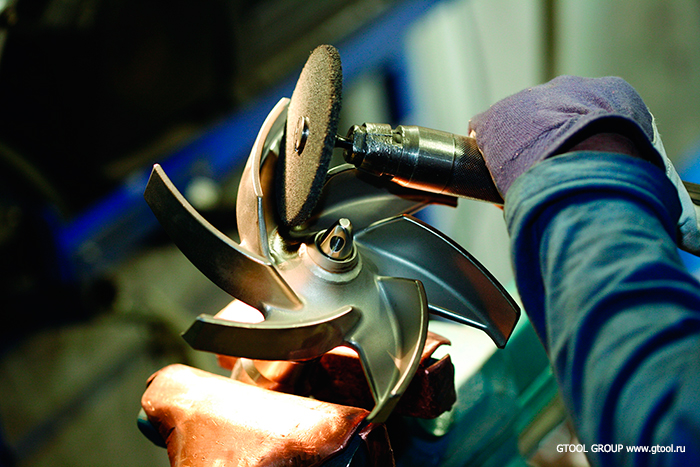

Обработка заусенцев, очистка деталей, повышение шероховатости в сложных местах.

Обработка заусенцев, очистка деталей

В зависимости от самой задачи и инструмента тут могут применяться самые разные по плотности агрессивности круги — от 2SF до 8А CRS.

от 2SF до 8А CRS

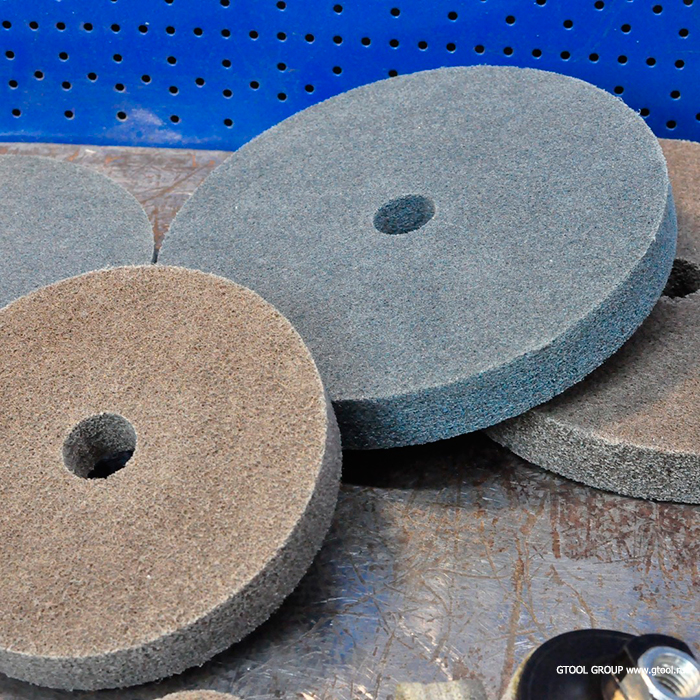

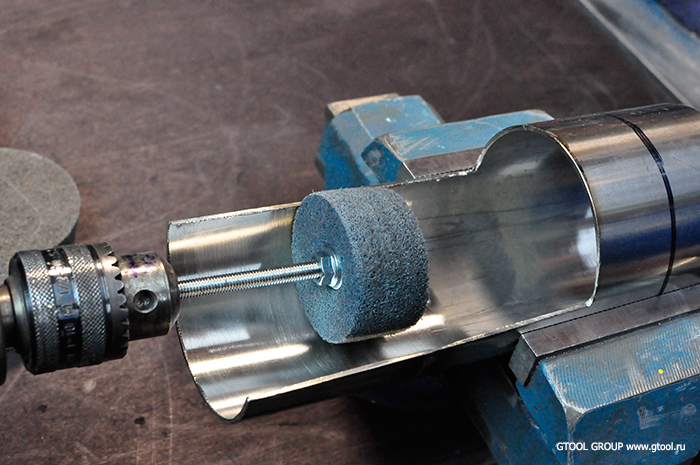

Большие доводочные круги.

Речь идет о кругах диаметром 150 и 200 мм толщиной 25 мм.

Большие доводочные круги

Такие круги могут использоваться на УШМ, но все-таки оптимально использовать их на стационарных станках.

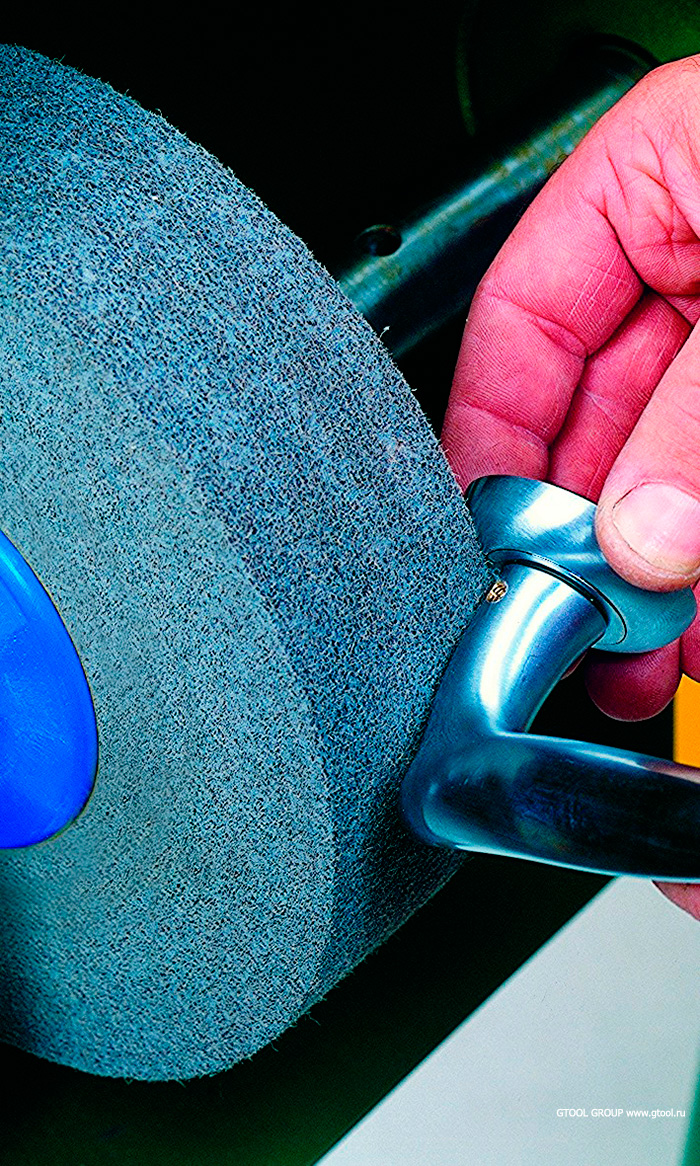

Основное применение таких кругов — шлифовка и повышение шероховатости деталей, и иногда очистка.

шлифовка и повышение шероховатости деталей

Такие круги производятся как правило в небольших прессовках, для деликатной обработки. Самые ходовые из них это ЕА5 и FA5.

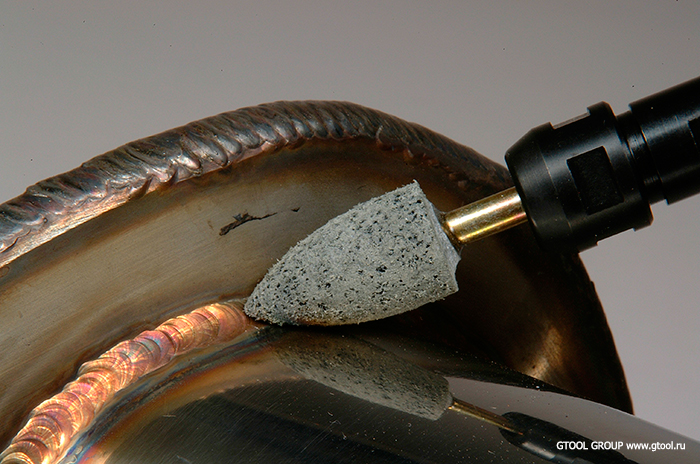

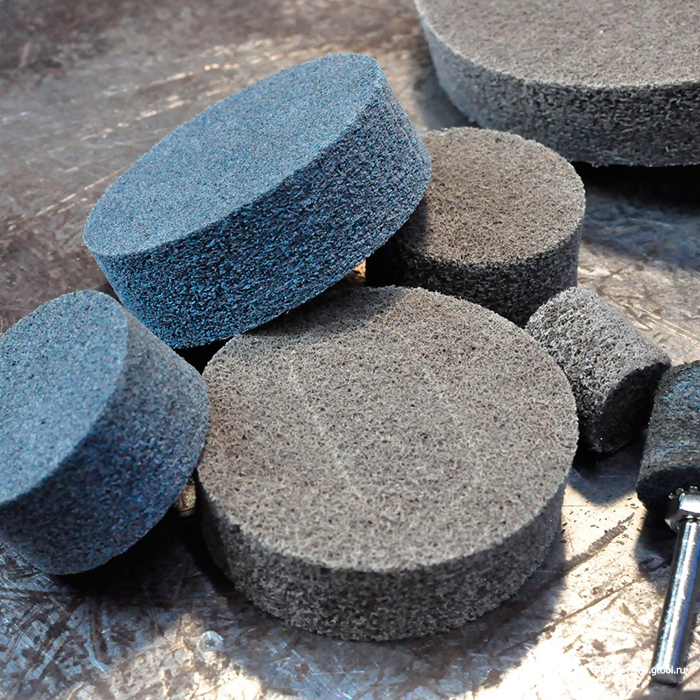

Доводочные головки.

Доводочные головки

Это те же материалы, но для работы на прямых шлифовальных машинах, граверах и даже дрелях. В них уже установлен хвостовик диаметром 3 или 6 мм. Они так же имеют широкий диапазон зернистостей и плотностей и делают все — от удаления сварного шва до подготовки к полировки и очистки.

Кроме того у компании GTOOL есть особые доводочные головки.

Доводочные головки GTOOL.

Доводочные головки GTOOL

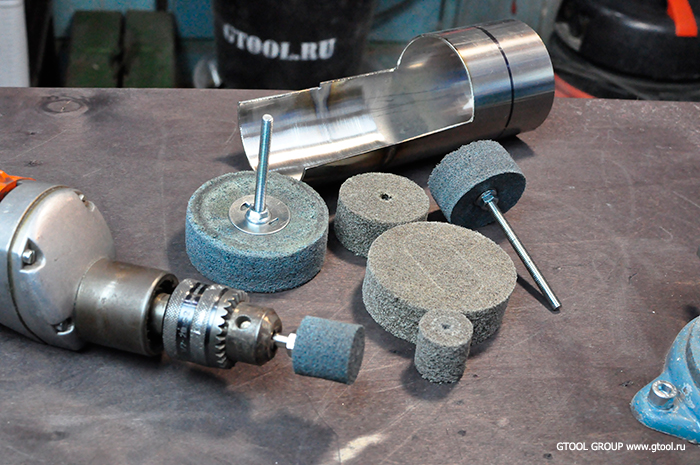

Это доводочные материалы для самостоятельного изготовления шлифовальной оснастки. Поставляются в виде небольших дисков диаметром 25, 50 и 75 мм толщиной 25 мм. Самостоятельно изготовив крепеж, вы можете работать доводочными кругами буквально за копейки.

GTOOL головки

GTOOL делает головки только из мягких материалов EA5 и FA5, поэтому главные решаемые задачи для них — подготовка к полировке и очистка поверхностей и сложных мест.

Теперь вы видите, что доводочные круги — это очень удобный, производительный и иногда просто незаменимый инструмент для обработки металлов.

И небольшая подборка самых популярных доводочных кругов:

Доводочные круги на тарелке.

Доводочные круги на липучке.

Доводочные круги 150 мм для работы в углах.

Доводочные круги с креплением Roloc.

Большие доводочные круги.

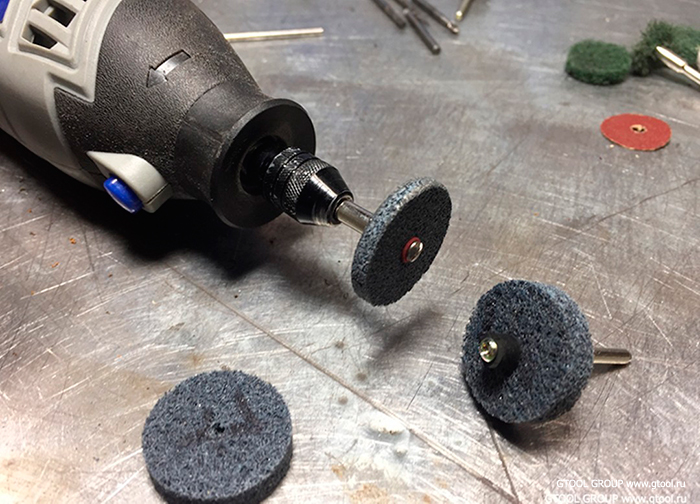

Доводочные круги малых диаметров для ПШМ:

Доводочные головки GTOOL.

фото Круг доводочный GTOOL EA5 d75x25
Артикул: 11210
170 руб.
фото Круг доводочный GTOOL FA5 d75x25
Артикул: 11211
170 руб.
фото Круг доводочный GTOOL EA5 d50x25
Артикул: 11208
120 руб.
фото Круг доводочный GTOOL FA5 d50x25
Артикул: 11209
120 руб.
фото Круг доводочный GTOOL EA5 d25x25
Артикул: 11206
50 руб.
фото Круг доводочный GTOOL FA5 d25x25
Артикул: 11207
50 руб.

Доводочные головки CIBO.

фото Доводочная головка 10x19x3 B52 SA7
Артикул: SAUS/7/B52
460 руб.
фото Доводочная головка 6x13x3 W163 SA7
Артикул: SAUS/7/W163
300 руб.
фото Доводочная головка 25x25x6 A21SA7
Артикул: SAUS/7/A21
1 170 руб.
фото Доводочная головка 13x13x3 W185 SA7
Артикул: SAUS/7/W185
380 руб.
фото Доводочная головка 10x19x6 B52/MTA54
Артикул: RCMP/B52/MTA54
760 руб.
фото Доводочная головка 13x13x3 B90 SA7
Артикул: SAUS/7/B90
380 руб.
